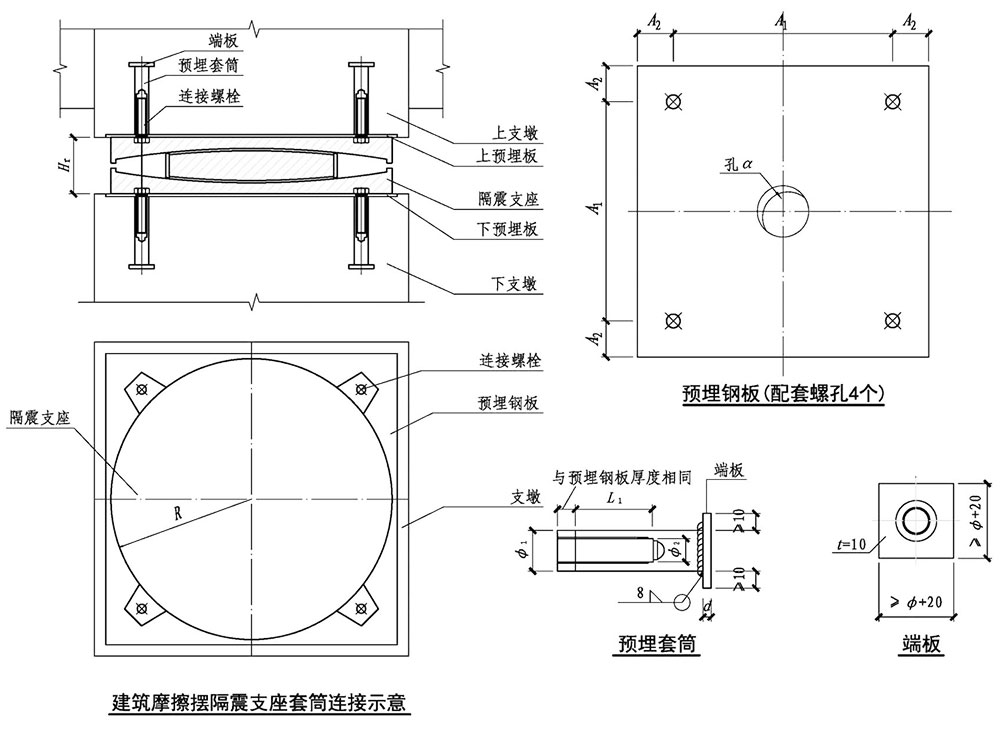

建筑摩擦摆隔震支座连接件尺寸规格参数

注：

1.连接设计时考虑的荷载为：支座发生极限位移时的***水平剪力，竖向压应力5OMPa。对于荷载工况与本表不一致时，设计人员应根据相关规范重新计算校核。

2.支座型号格式为：FPSII－竖向承载力(kN)－极限位移(mm)-摆动周期(s)。摆动周期3.48s对应等效曲率半径为3000mm的支座，摆动周期3.81s对应等效曲率半径为3600mm的支座，摆动周期4.11s对应等效曲率半径为4200mm的支座。

3.连接螺栓M1、M2为不小于8.8级普通精制螺栓，全螺纹，符合现行***标准《六角头螺栓全螺纹》GB/T 5783，每个M1螺栓配相应垫片一个。

4.预埋钢板的材料不低于Q235，符合现行***标准《碳素结构钢》GB/T 700、《合金结构钢》GB/T 3077的有关规定。连接钢板和预埋钢板应有可靠的防锈处理，钢板均匀平整，无缺陷、锈蚀，切边整齐，孔位准确，尺寸偏差符合现行行业标准《建筑隔震工程施工及验收规范》JGJ 360的相关规定。

5.螺栓保护套采用聚丙烯材料。

6.预埋套筒采用45＃钢，符合现行***标准《优质碳素结构钢》GB/T 699，套筒的外径、螺纹和长度的制作误差不超过2mm。端板不低于Q235，焊缝等级为二级，焊条采用E43或E50型。
